1, recurso de carga
(1) A função PID é necessária.
(2) Existe um sensor de pressão no sistema.
(3) Em teoria, se a frequência de funcionamento for H1, então Economia de Energia = 1-(H1/50)3
2, Solicitações de inversores de frequência (VFD)
(1) Dê partida suave no motor, reduza a corrente de pico.
(2) O controle PID deve ser estável e preciso.

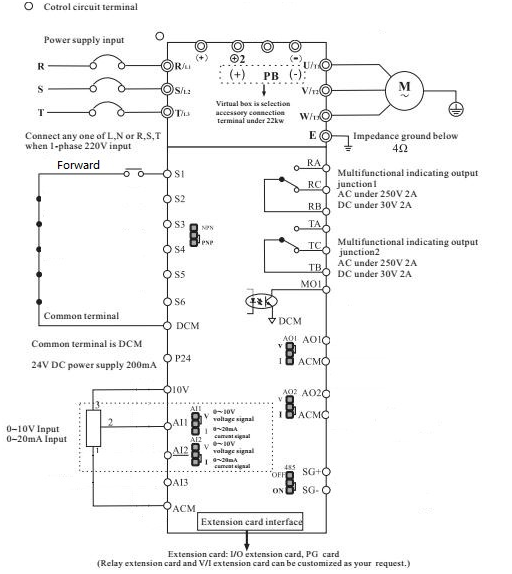

3, Diagrama de fiação típico
4, lista de configuração de parâmetros
Não. |
Códigos de função |
Padrão |
Valor de configuração |
Explicação |
1 |
F00.01 |
0 |
1 |
Iniciar/parar por sinal externo (se necessário) |
2 |
F00.06 |
0 |
8 |
Controle PID |
3 |
F10,00 |
0 |
0 |
Valor alvo do PID definido por F9-01 |
4 |
F10.01 |
50% |
-- |
Defina o valor adequado dependendo do sistema |
5 |
F09.50~F09.52 |
-- |
-- |
Defina parâmetros adequados de dormência e despertar. |
5, Avisos
(1) selecione um sensor de pressão adequado, o cálculo de Fb-01 conforme abaixo se a faixa de medição do sensor de pressão for 16bar (1,6Mpa) e a pressão alvo for 5bar (0,5Mpa), então F10.01=5/16*100%=31,3%.
(2) Faça manutenção regularmente, preste atenção à prevenção de poeira e umidade.
